변경전 |
변경후 |
|

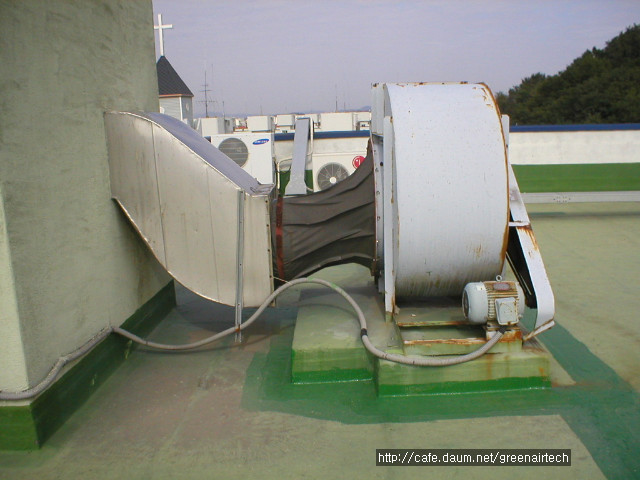

메인덕트가 적은 상태에서 곡관을 형성하고, 캠퍼스가 과도하게 길어서 추가적인 압손으로 풍량이 저하됨 |

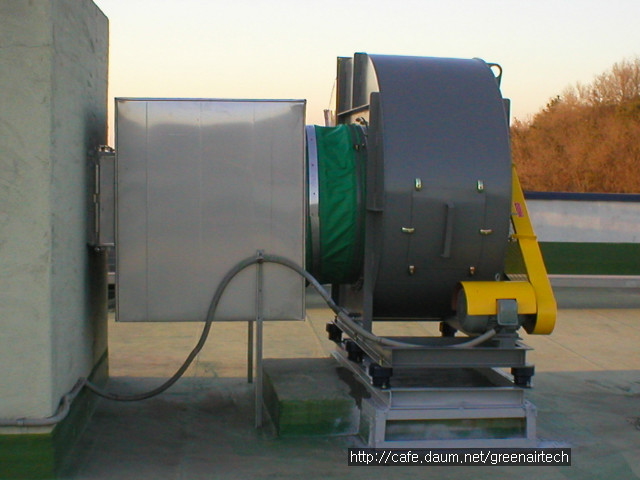

급식소 후드별 적정 풍량을 계산하여 선정된 홴을 흡입 저항을 최소화하여 홴 효율을 극대화 함 |
|

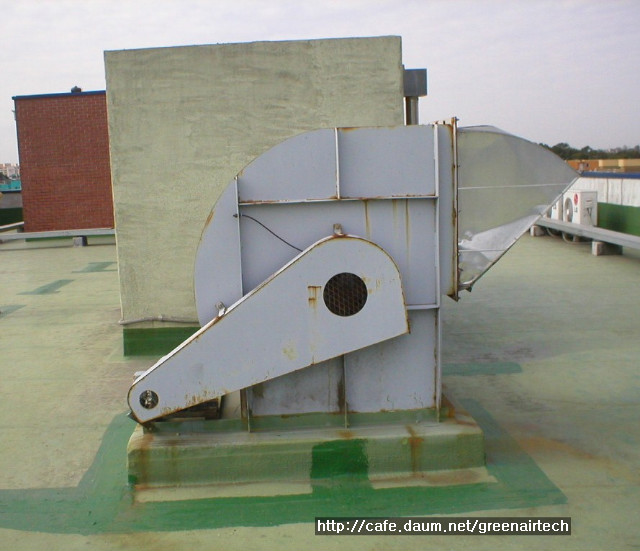

계속된 방수공사로 인해 방진 처리가 전혀 되어있지 않은 상태, 홴 진동음이 교실로 전달 됨-베어링도 소손됨- |

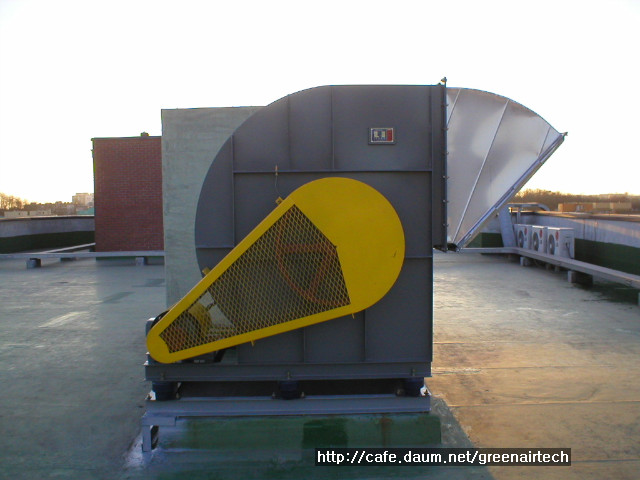

홴의 규격이 커짐에 따라 베이스도 커진상태 - 펠트방수층의 손상을 최소하여 설치함 - 방진 스프링 기본사양 |
|

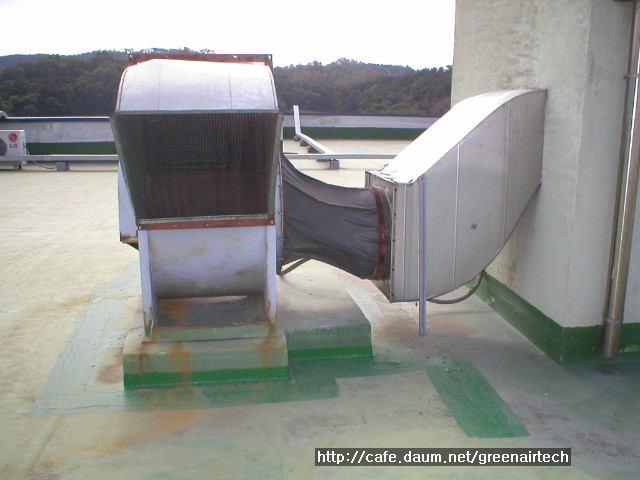

홴의 흡입 구경 보다 덕트의 흡입 구경이 작게 설치된 상태-캠퍼스 길이는 200mm가 넘지 않도록 해야함- |

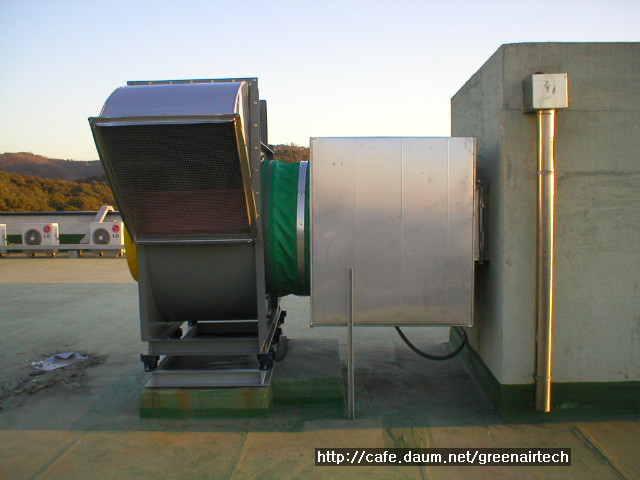

플루늄 참바를 설치하여 압력손실 방지와 홴 흡입구경과 덕트 흡입구을 일치 하여 효율을 극대하 함 |
