덕트설계계산표(덕트칼쿠레토)사용법

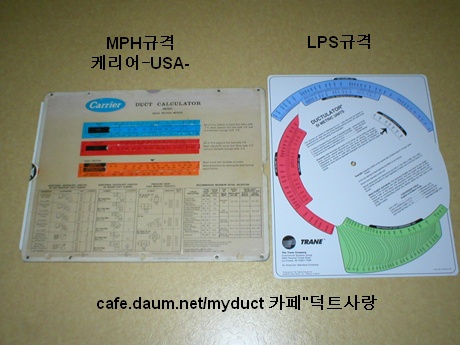

(MPH규격-케리어.USA.)&(LPS규격-트레인.USA.)

-일제 덕트메져도 쉽게 보실수 있습니다-


"덕트사랑" "우수회원"에 한하여 1회 1개만 공급 합니다!

플러스 사고팔고 서비스는 개인이 사고팔고 하는 목적으로 제공되므로 수량이 1개로 등록됩니다.

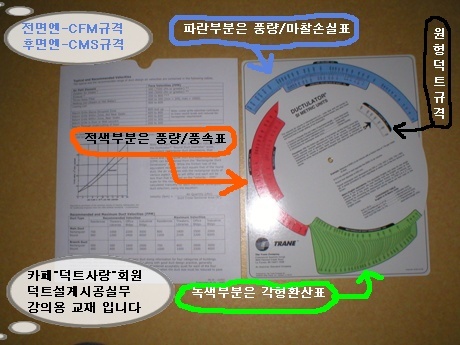

왼쪽은 DUCTULATOR CASE 입니다

폭크기는 208mm 상하길이는 254mm  입니다.

큼지막 해서 보기 좋습니다!

***계산가능범위***

1.풍량범위=15l/s~50,000L/s = 54CMH~180,000CMH

2.마찰손실범위=0.1Pa~80Pa = 0.01mmaq~8.0mmaq

3.풍속범위=1.5m/s~60m/s

4.원형덕트범위=70mm~2,300mm

5.각형덕트범위=75*70mm~2,500*2,000mm

===================================================================

덕튤레토사용법

앞면은 CFM 영어권 단위이고 /뒷면이 LPS (리터/초) 미터법 입니다.



사용법1.(L/s=LPS=(리터 퍼 쎄크)=0.001m3/s)

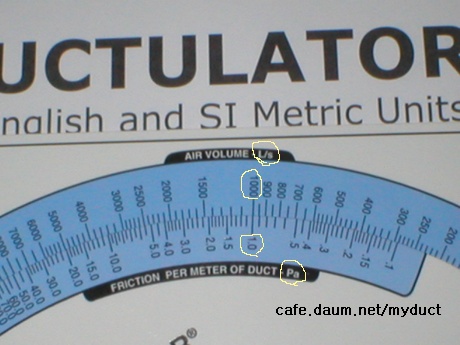

  먼저 뒷면의 상부측이 파란색 부분에 풍량과 마찰손실 저항값을 맞춥니다.

  윗부분 AIR VOLUME-L/s 와 아래 FRICTION PER METER OF DUCT-Pa.

  여기서 풍량 L/s=리터/초=60리터/분=3600리터/시간 입니다.

  이때 CMH는 M3/시간 이기 때문에 CMH/3.6=L/s 와 같게 됩니다.

  실예로 3600CMH=1000L/S 가 됩니다.

  쉽게 말하면 7200CMH/3.6=2000L/S가 됩니다. CMH풍량을 3.6으로 나누면 L/s가 됩니다



사용법 2.

 파란색 부분 아래쪽 Pa=파스칼 단위 입니다.

 압력단위는 (기호 mH2O 또는 mAq. 1 mH2O=1 mAq=98066.5 Pa(파스칼)=98066.5m-1·kg·s-1이다.)

 1mmAq=9.80665Pa이고,

 급기덕트의경우 0.1~0.12mmAq/m 리턴과 배기의 경우 급기덕트의80% 저항값으로 설계를 합니다.

 그러나 이것은 공조덕트에 한한것이고 나중에 기회가 되면 -강좌때- 설명하도록 하죠.

 0.1mmAq=0.980665Pa가 됩니다.

 그래서 0.1mmAq=1Pa로 사용하시면 됩니다.

소수점 2자리 오차는 거의 의미가 없는 압력 입니다-강좌때 이부분을 많이 설명 하도록 하겠습니다-



사용법3.

  압력단위는 초심자 분들은 상당히 어려운 말 이었을 것 입니다.

 그래서 직접 실전처럼 강좌를 해야 쉽게 이해 되는데...

 이부분이 상당히 중요한 부분인데 많이들 신경 안쓰는 부분이기도 하죠...

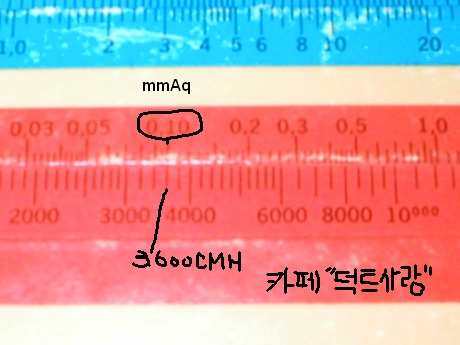

 3,600CMH 급기덕트 사이즈를 구하려면,

 앞서 말한 청색 AIR VOLUME L/s에 (1000)과 아래 Pa에 (1)을 일치하도록 덕튤레토를 맞춰주세요





사용법4.

 잘 맞춰졌나요!

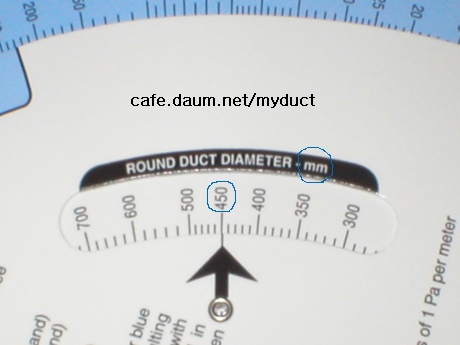

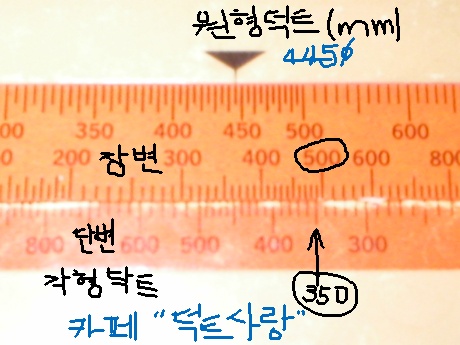

 그럼 오른쪽 ROUND DUCT DIAMETER-mm 부분의 화살표부분을 읽어보세요!

 그럼 450mm에 화살표가 맞춰져 있죠!

 풍량 3600m3/hr 이 0.01mmAq/m 저항 값을 가질때 덕트사이즈가 450파이라는 말 입니다.







사용법5.

 원형덕트 규격을 알았으니,

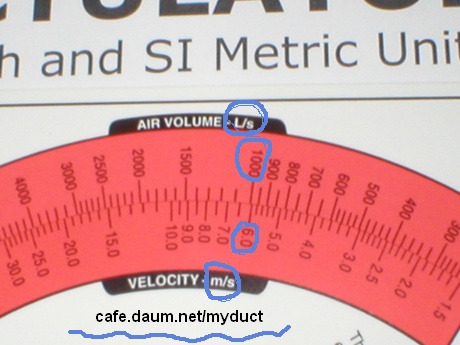

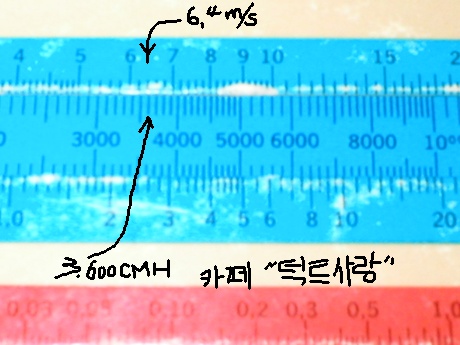

 좌측편 적색 AIR VOLUME-L/s와 VELOCITY-m/s 의 풍량과 풍속 부분에

 풍량을 3600cmh=1000L/s 부분에 일치하는 풍속을 읽으면 6.02m/s 가 됩니다.

  여기서 2000L/s를 읽으면 12.1m/s 가 되죠.

 이 결과는 7200cmh풍량이 450파이 원형덕트를 통과 할 때 풍속이 초당 12m 된다는 말 입니다.



사용법6.

 이젠 사각덕트 규격을 알아야 겠죠!

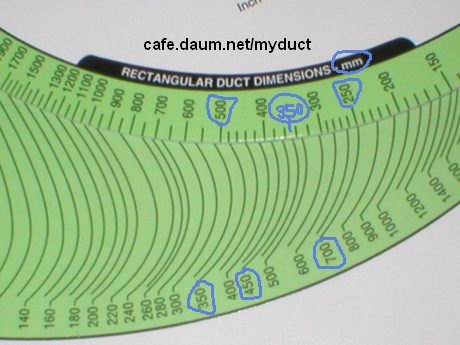

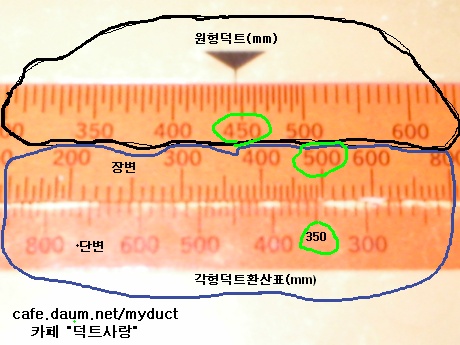

 아래 녹색 RECTANGULAR DUCT DIMENSIONS-mm 부분을 읽으면 됩니다.

 어디봅시다

 700*250 / 550*300 / 420*400 / 그리고 950*200 도 있네요.

 여기서 주의사항 에스펙토비(덕트가로,세로비)는 3배수가 되지 않도록 하고,

 가능하면 정방형이 되도록 하세요!

 정리해봅시다!

 3600CMH(m3/hr)=1000L/s)=원형450mm=풍속=6m/s=각형 550*300 이됩니다.

 쉽죠~!~

 반대로 사각덕트 덕트사이즈를 맞추면,  원형덕트 사이즈를 바로 알수 있습니다!







사용법7.

 이젠 덕튤레토를 그대로 뒤집어 보세요!

 CFM 영어권 사용자들 계산표 이지만 공조외국원서를 번역할때 번역자들이 단위에 대한 부분은

 미터법으로 환산해 놓지 않는게 대부분인데 특히 (표) 이럴때 덕튤레토에 맞춰보면 쉽게 미터법으로

 알수 있을것 입니다.

 지금 뒤집에 보신 ROUND DUCT DIAMETER-INCHES를 보면

 17.8 INCH 정도에 화살표가 맞춰져 있습니다.

 17.8인치*25.4미리=452미리 정도 되죠.

 덕트사이즈도 인치단위로 어디한번 볼까요

 25*11= 635*279=600*300 으로 보면 되겠습니다.

 특히 영어권의 설계 도면을 보실때 참조 하세요.

 -강좌때 영어권 친구들의 도면을 보고 잠깐 설명을 해드리도록 하겠습니다_

                                                         ~끝~



 앞으로 [덕트칼쿠레토]로 부르도록 하도록 하겠습니다!

 "덕튤레토"는 DUCT+CALCULATOR의 합성어 입니다.

 일제의 [닥트메져]란 이상한 이름을 근 30년도 넘게 사용하면서도

 누구하나 지적하는 사람이 없는것 같더군요.



 덕트계산자(표)의 대명사는 이순간 부터

 [덕트칼쿠레토]라 하셔야 제대로 표기 하는게 맞는것 같습니다.



 일제 닥트메져는 반대로 뒤집으면 배관계산자가 됩니다!

 그런데 그걸 25만원씩이나 수십년간 팔아 먹다니!

 이러한 데에는

 덕트설계부분을 덕트공들이 손쉽게 접근할수 없도록 한 조치의 일환 이라고 아니할수 있겠습니까!

 언젠가 시간이 되면,



"일제 닥트메져가 덕트산업발전에 미친 해악"에 대해서 .....

(모든 덕트인들이 한번쯤 생각해 봐야 할 부분입니다. 학교에서 학생들한테 25만원짜리를  사서 해보라 할 수 있겠습니까)



기대해 주세요...
