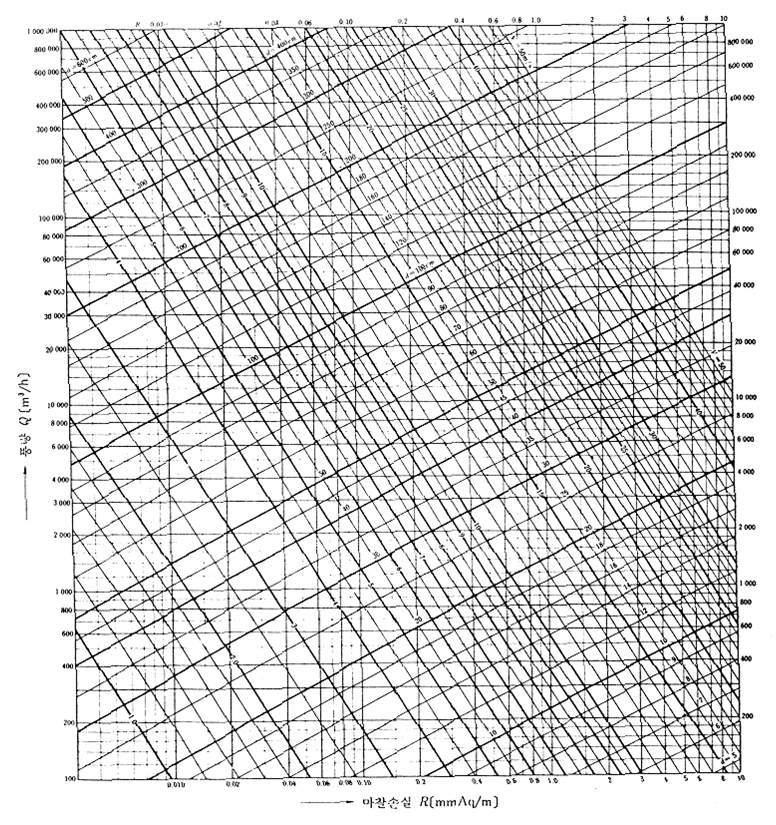

아래의 덕트 마찰손실표에서
1. 가로축의 마찰손실 저항값과
2. 세로축의 풍량 연장선이 만나는 교차점을 지나는
3. 12시 방향에서 10시 방향의 교차점이 덕트관경(mm)이 됩니다(이때는 원형으로만 표기됨)
4. 12시 방향에서 5시 방향의 교차점이 해당 풍속(s/m)이 됩니다.
![](https://blog.kakaocdn.net/dn/NiWqa/btssil3E28c/ZLM25NvYFagy6B48x6jQ71/img.png)
아래의 표는 용도별 마찰 손실선정 기준을 표시한 예 입니다.
![](https://blog.kakaocdn.net/dn/RXshG/btsshnN8AwR/f1CVw4XyHwDDc0Js5skHu0/img.png)
마찰손실표에서 구해진 원형덕트 규격을 사각덕트로 환산한 표 입니다.
가운데 위치한 숫자가 원형치수이고
가로축이 단변
세로축이 장변으로 환산 하시면 됩니다.
![](https://blog.kakaocdn.net/dn/E6Tgp/btssqCcDNqN/VCVW4Um82kb4Si9QVEIbU1/img.png)
이상은 8월6일 추가로 올린 내용입니다....
덕트설계계산표(덕트칼쿠레토)사용법
(MPH규격-케리어.USA.)&(LPS규격-트레인.USA.)
-일제 덕트메져도 쉽게 보실수 있습니다-
왼쪽은 DUCTULATOR CASE 입니다
폭크기는 208mm 상하길이는 254mm 입니다.
큼지막 해서 보기 좋습니다!
***계산가능범위***
1.풍량범위=15l/s~50,000L/s = 54CMH~180,000CMH
2.마찰손실범위=0.1Pa~80Pa = 0.01mmaq~8.0mmaq
3.풍속범위=1.5m/s~60m/s
4.원형덕트범위=70mm~2,300mm
5.각형덕트범위=75*70mm~2,500*2,000mm
===================================================================
